Product Detail형식승인번호 : 공매 19-4-1

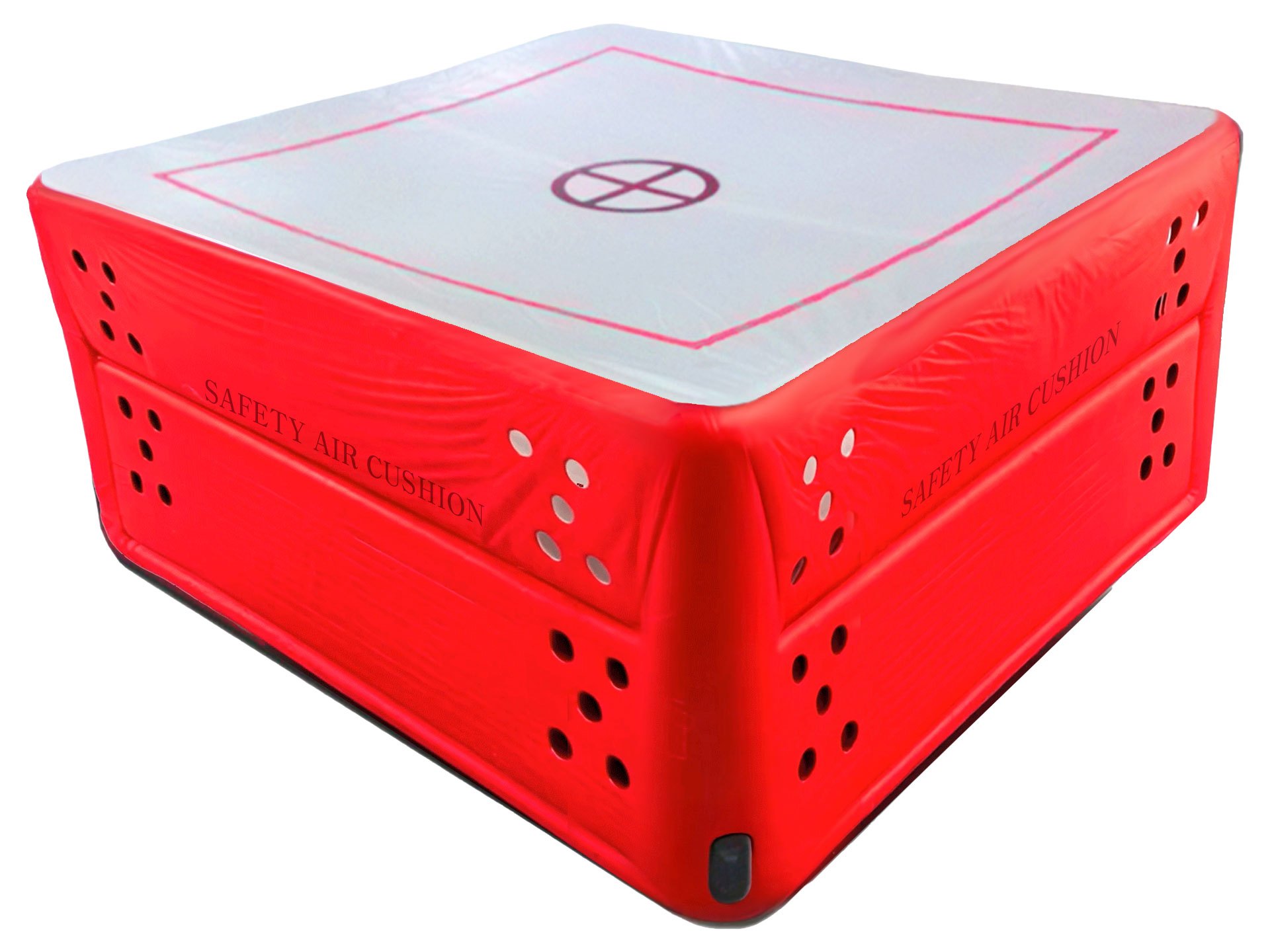

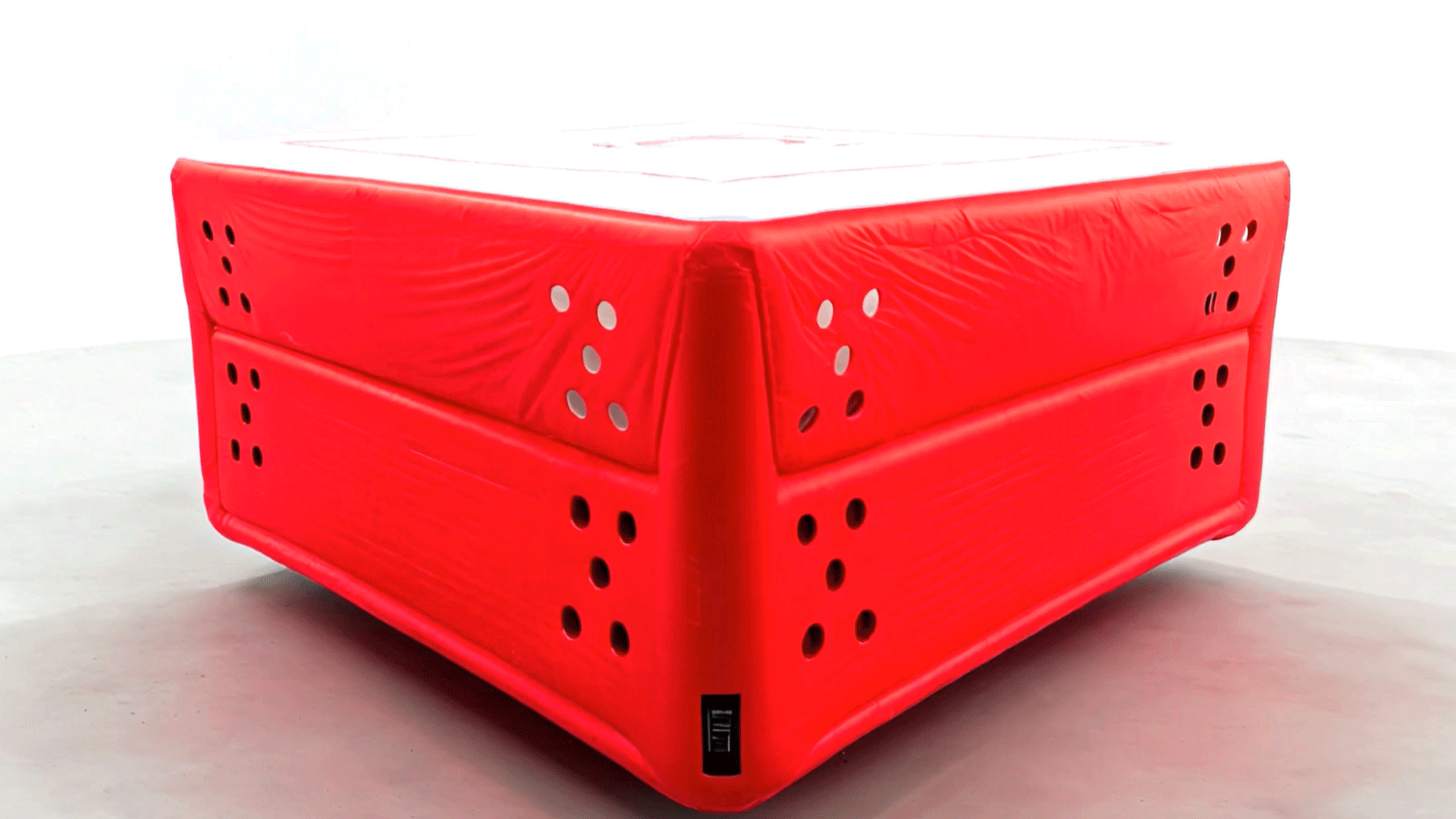

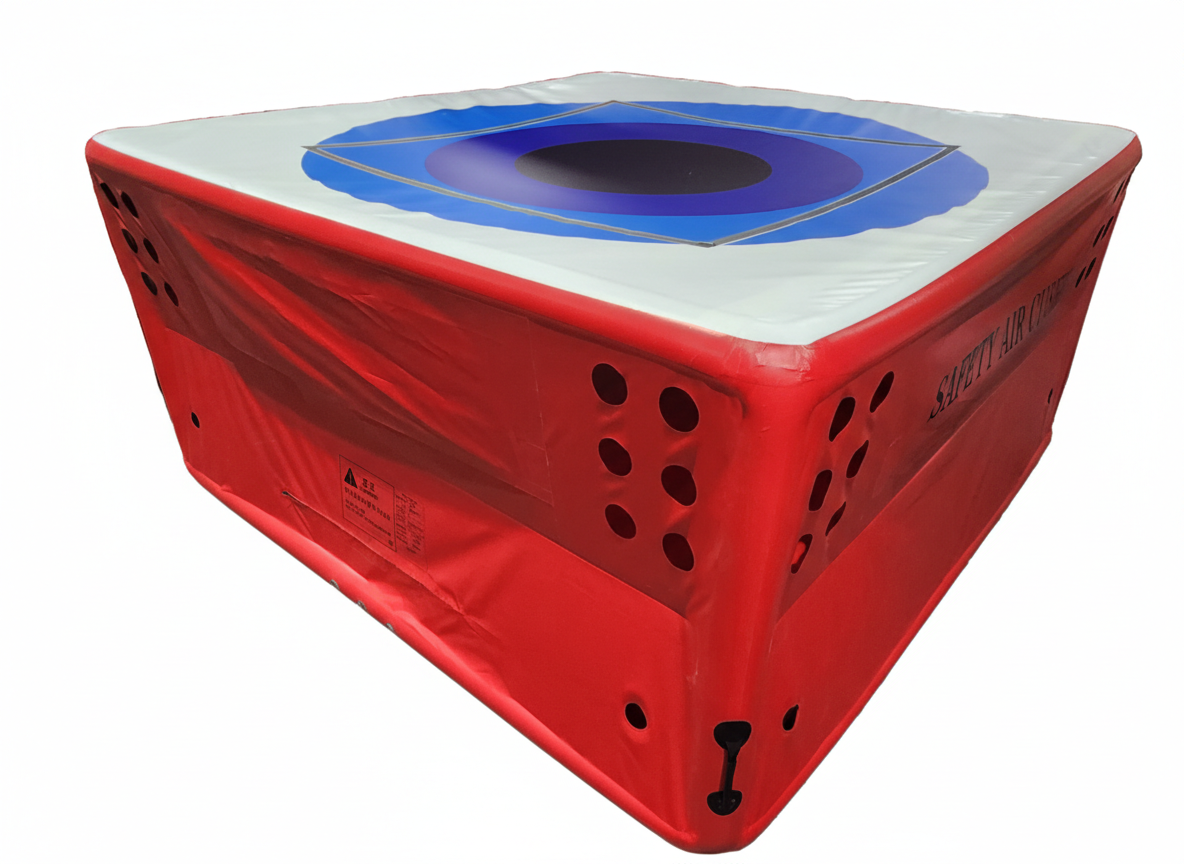

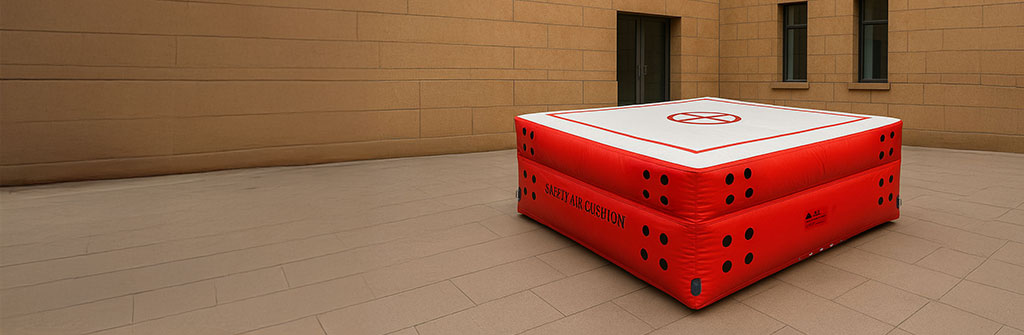

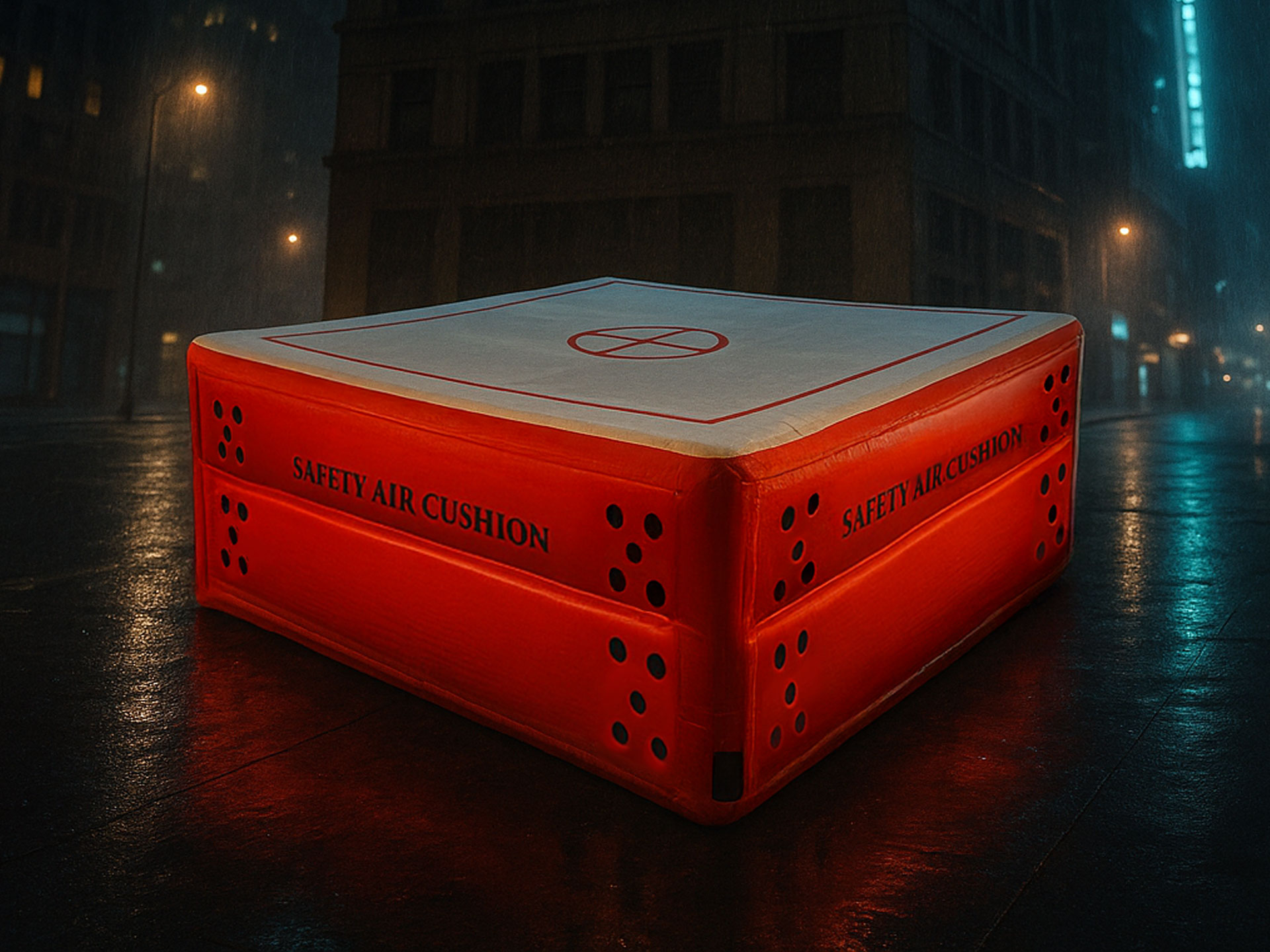

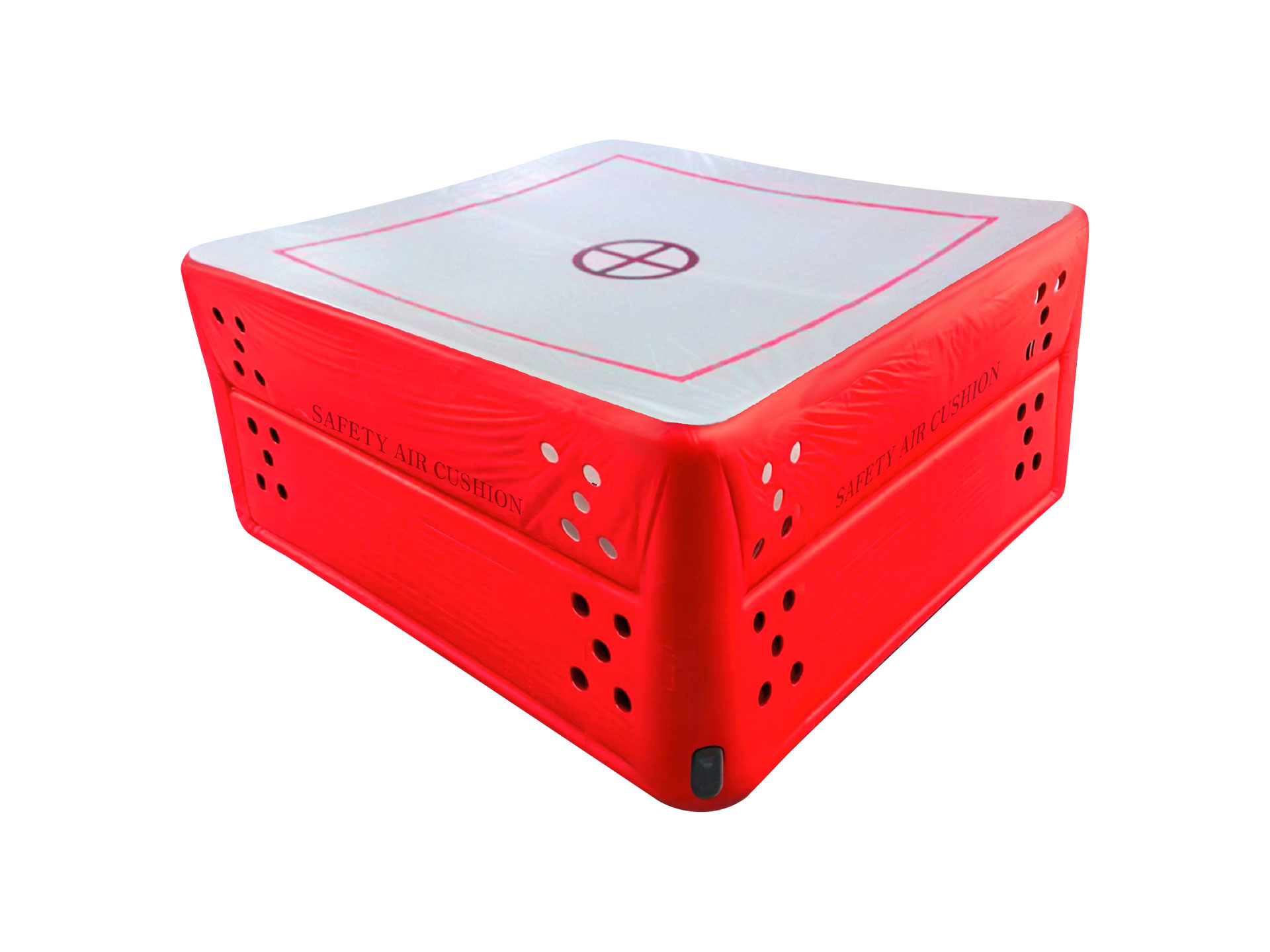

실린더식 공기안전매트
고품질 안전 장비
Overview

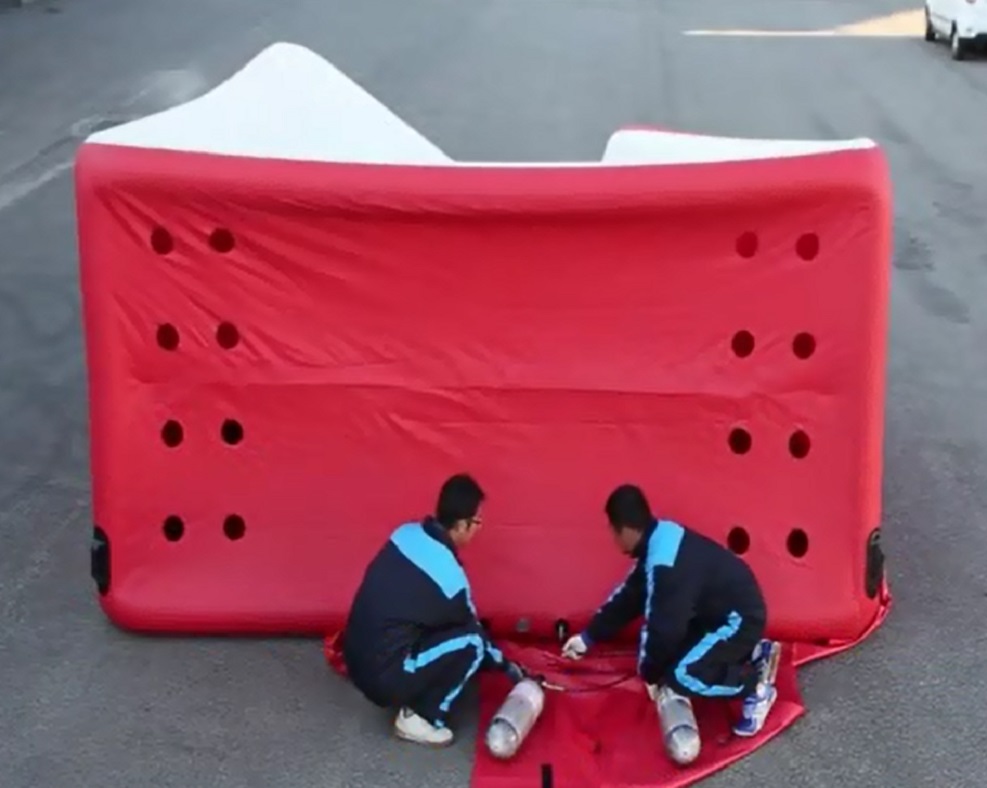

화재 또는 재난 상황 발생 시 고층에서 낙하하는 피난자를 구조하기 위한 인명구조 장비입니다. 압축 공기를 사용하여 빠르게 공기 기둥을 팽창시켜 안전한 착지 지점을 제공합니다.
Specifications
| 구분 | 5F A 형 | 5F B 형 | 10F 형 | 15F 형 |
|---|---|---|---|---|
| 제품 규격 (m) | 3.5 x 3.5 x 1.7 (m) | 4 x 4 x 2 (m) | 5 x 7 x 2.5 (m) | 6 x 8 x 3 (m) |
| 제품 중량 (kg) | 55 kg | 85 kg | 110 kg | 170 kg |
| 설치 시간 (초) | 25 초 | 40 초 | 60 초 | 80 초 |
| 연속 대피 시간 (초) | 8 초 | 17 초 | 25 초 | 35 초 |

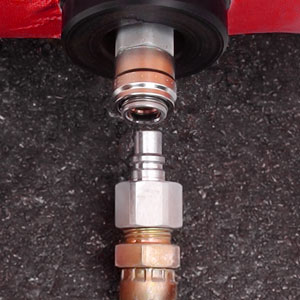

| 주입 밸브 수량 | 1 개 | 1 개 | 2 개 | 2 개 |
| 실린더 수량 | 1 개(6.8L) | 1 개(6.8L) | 2 개(6.8L) | 3 개(6.8L) |
| 관련 검사 | 한국소방산업기술원 제품 승인품 | 한국소방산업기술원 제품 승인품 | 자체 검사 | 자체 검사 |
| test | 테스트1 | 테스트2 | 테스트3 | 002 |
좌우로 스크롤하여 더 많은 정보를 확인하세요
Downloads

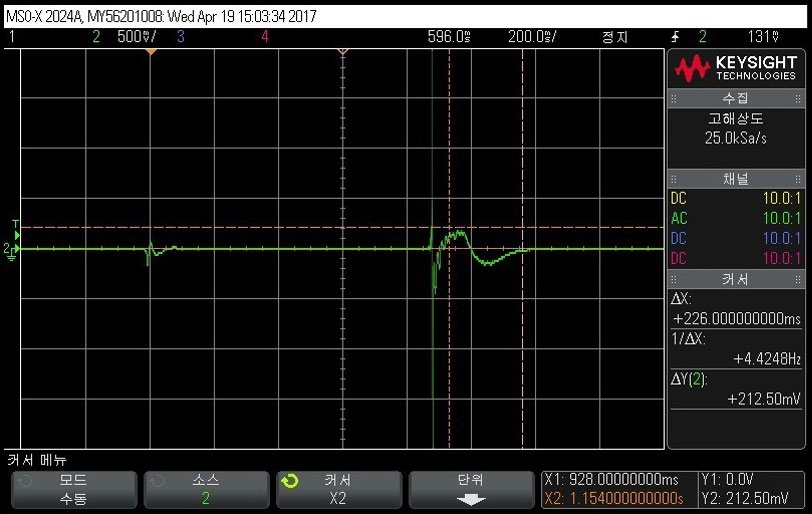

피난안전장비 충격흡수 비교 데이터
1) 관련근거 : 충격흡수 비교 데이터 (DIN-14151-3)
2) 시험/비교대상 : 공기안전매트(5층형)
3) 시험일자 : 2017년 4월 19일
4) 사용더미 : 75kg (DIN 14151-3 기준)
5) 시험높이 : 16 (m) 시험법 (DIN 14151-3 기준)
본 시험은 독일 DIN 14151-3의 기준에 의한 낙하 충격흡수량(충격가속도의 배수[g]로 표기) 단위 (g)

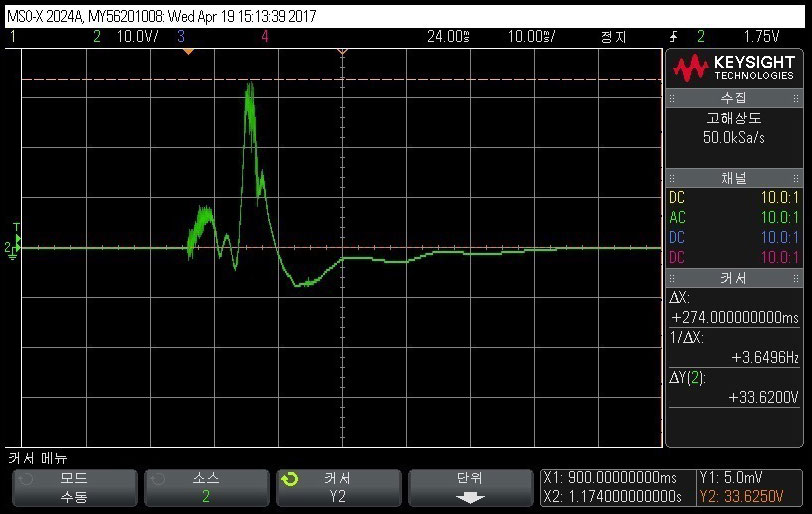

지면 충돌시3,362 (g)

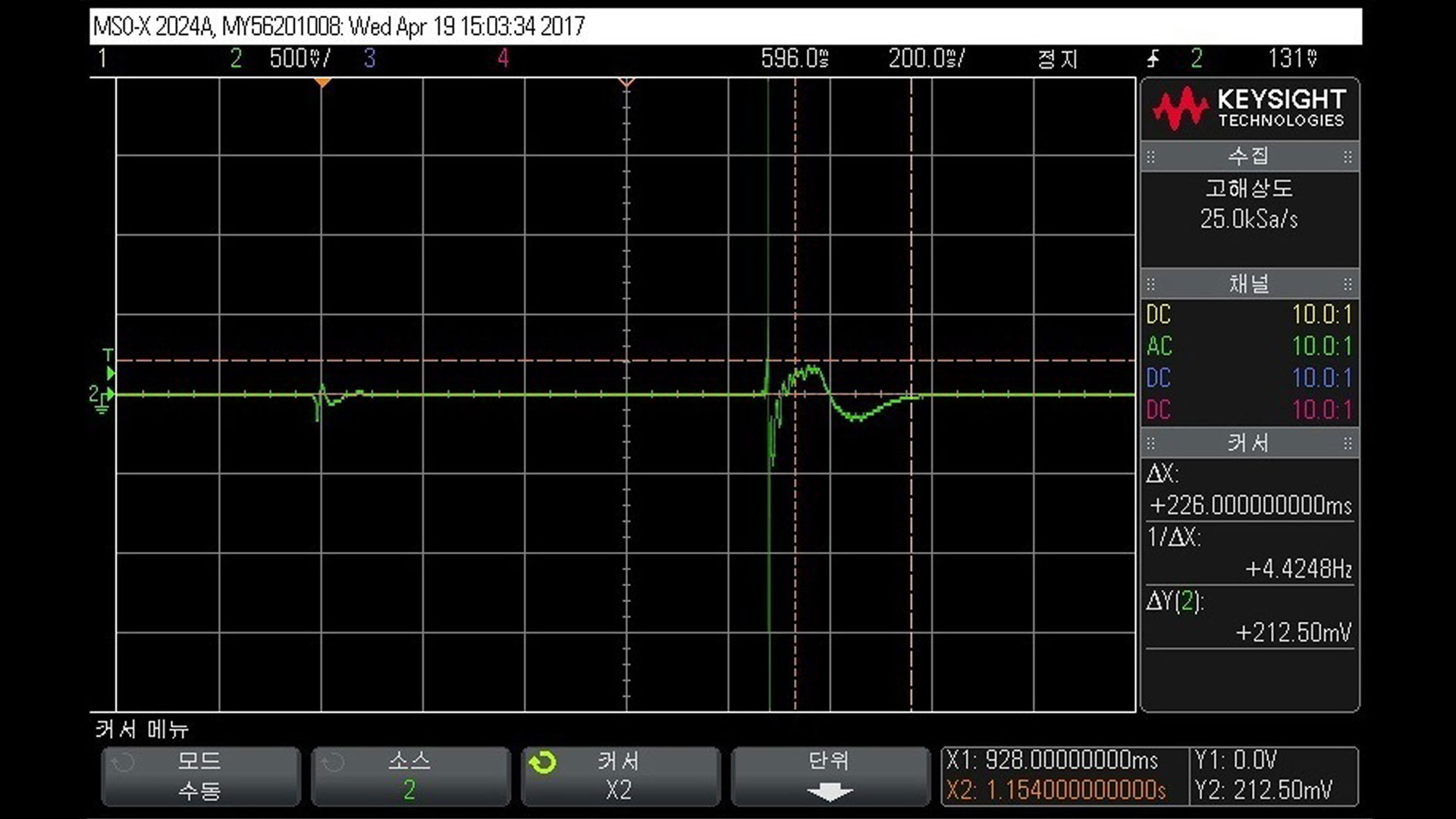

공기안전매트22 (g)
충격흡수량 비교 그래프
지면
100.0%
스펀지
32.0%
인명구조매트
2.0%
공기안전매트
0.6%
※ 분석결과
공기안전매트는 여러 종류의 안전장비 중 최저의 충격흡수량을 보이고 있습니다.
낙하자의 자세, 날씨, 지형 등 환경적 요인에 의해 충격흡수량이 차이가 있을 수 있으나
독일 기준 : 충격수량 (80 ~ 60 (g) 이내) 에 의거 '인명구조매트'와 '공기안전매트'가 적합한 장비임이 확인되었습니다.
공기안전매트는 약 [6/1000] 충격이 감소하였습니다.
주의사항

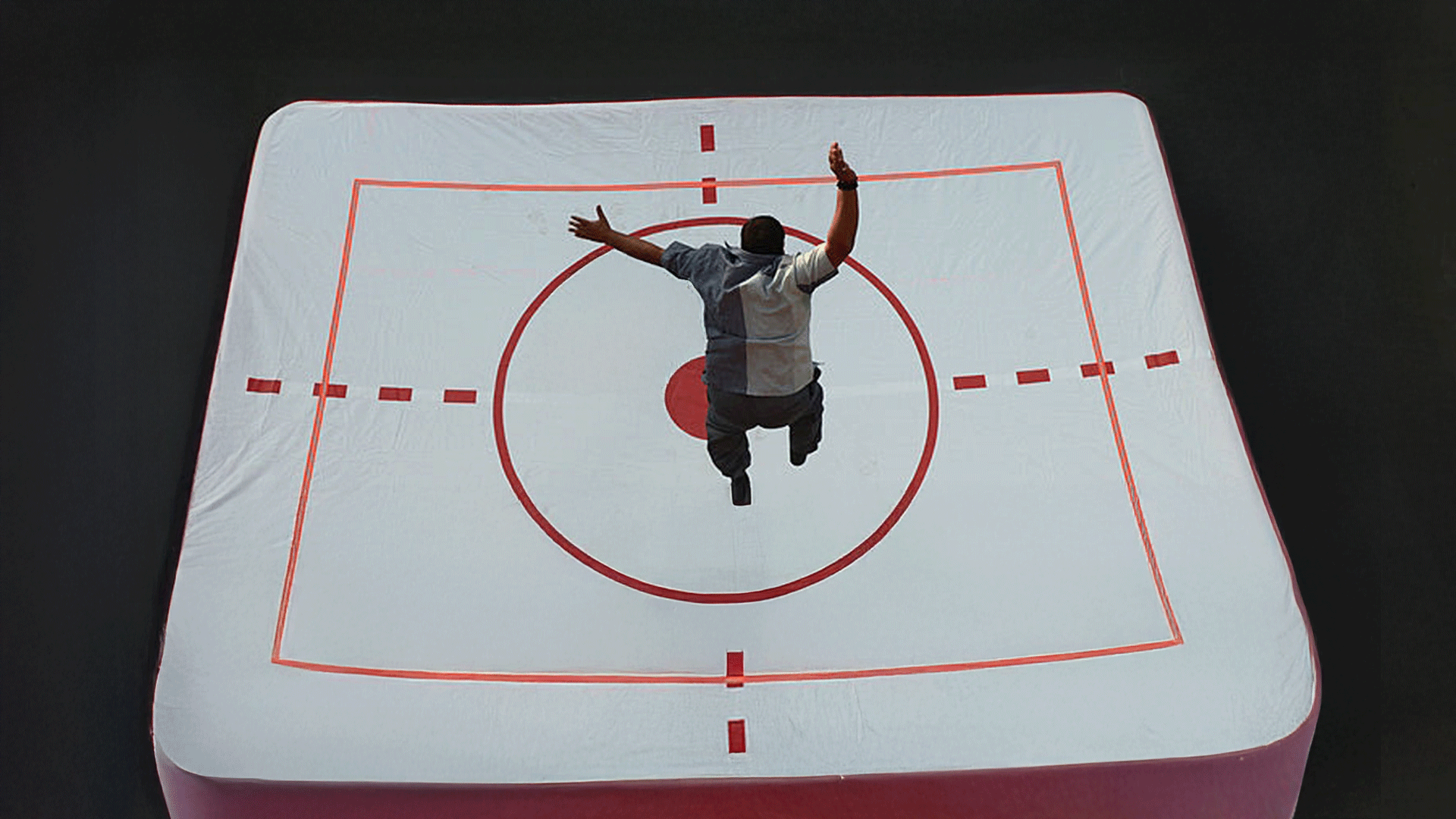

- 1.피난자는 매트의 중앙으로 낙하해야 합니다.
- 2.매트 설치 시 주변에 장애물이 없는지 확인해야 합니다.
- 3.반드시 1회에 1인만 낙하해야 합니다. 다음 탈출자는 매트가 원래 모양으로 돌아온 후에 뛰어내려야 합니다.
- 4.실린더 압력을 정기적으로 확인해야 합니다. 실린더 압력이 부족하거나 실린더가 없는 경우 소방관 공기 호흡기와 호환되도록 설계되었습니다.
- 5.매트 설치 시 탈출자가 매트 중앙에 낙하하도록 위치를 선정해야 합니다.
